Комплекс "АРК-РП1"

Аппаратура ручного пеленгования АРК-РП1 предназначена для обнаружения излучений радиосредств с произвольным видом модуляции и определения их местоположения.

Работает от аккумулятора, автомобильной бортовой сети и от сети переменного тока

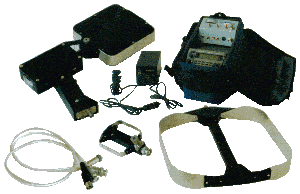

В состав аппаратуры АРК-РП1 входит доработанное радиоприемное устройство AR-3000A, фальшпанель с коммутируемым аттенюатором и индикаторным прибором, ручная пеленгаторная антенна, включающая рукоятку с индикаторным прибором и три антенных модуля, два аккумулятора для обеспечения автономной работы, зарядное устройство и блок питания от сети переменного тока и автомобильной бортовой сети, сумки для переноски аппаратуры и работы на ходу.

Кроме того в состав включен пакет управляющих программ АРК-УП1, обеспечивающих при подключении к ПЭВМ автоматизированный контроль и протоколирование загрузки диапазона в реальном масштабе времени и отложенную обработку накопленных результатов с формированием необходимых протоколов для печати.

Каждый из антенных модулей имеет кардиоидную диаграмму направленности с максимумом вдоль осевой линии и допускает быструю смену на рукоятке. В заднем торце рукоятки размещен индикаторный прибор, позволяющий с учетом аттенюатора визуально оценить уровень входного сигнала в широком динамическом диапазоне (до 100 дБ). Для повышения чувствительности при определении направления на источник излучения предусмотрена слуховая индикация уровня сигнала. Предусмотрено сопряжение с внешней аппаратурой по выходу ПЧ 10.7 МГц.

Диапазон рабочих частот антенн,
- антенный модуль А3-0	25 . . . 150 МГц
- антенный модуль А3-1	90 . . . 450 МГц
- антенный модуль А3-2	400 . . .1100 МГц
- антенный модуль А3-3	800...2000 МГц
Форма диаграммы направленности	кардиоидная
Пределы измерения уровня сигнала (по отношению к 1 мкВ),	10 . . . 100 дБ

- от сети переменного тока	220 В
- от аккумулятора	12 В
- от автомобильной бортовой сети	11.6 - 14.6 В
Время непрерывной работы с аккумулятором,	3 час
