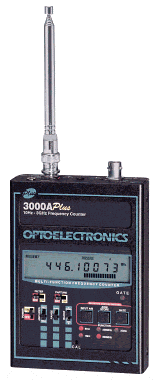

3000А+ прекрасно сочетает в себе вычислительные возможности внутреннего микропроцессора с высокоскоростным счетчиком на базе микросхемы ОЕ10, специально разработанной для этого фирмой Optoelectronics, для достижения характеристик, которыми не обладает ни один портативный частотомер. Цифровой фильтр на базе микропроцессора позволяет не фиксировать некогерентные фоновые сигналы, что практически сводит на нет вероятность ложных срабатываний в режиме цифрового автозахвата. Таким образом, на дисплей выдаются только реальные результаты измерений.

Входные усилители перекрывают диапазон от 10 Гц до 3000 МГц а максимальная точность измерения составляет 1 Гц. Такие характеристики позволяют применять 3000А+ практически в любых областях радиотехники, где необходимо быстро и с высокой точностью проводить измерения частот.

Входные усилители

Для достижения максимальной чувствительности, частотомер имеет три входных усилителя и два входа для подключения антенн. Измеряться могут как частоты источников радиоизлучения, так и частоты в электрических схемах при контактном подключении c помощью щупов. При контактных подключениях измеряться могут не только частоты но и временные характеристики сигналов (в том числе и длительность одиночных импульсов). В этом случае используются усилители с входным сопротивлением 1 МОм. Для измерения на максимальном расстоянии от источника излучения рекомендуется применять антенны на необходимый диапазон из набора аксессуаров Optoelectronics.

Для приблизительной оценки мощности измеряемого сигнала, частотомер имеет 16- сегментный индикатор интенсивности излучения c градацией 3 dB на сегмент.

Использование нескольких входных усилителей на разные диапазоны позволило поднять чувствительность частотомера до максимальных значений. Рабочий диапазон 3000А+ разбит на три поддиапазона, некоторые из которых перекрываются (например источник с частотой 600 МГц может измеряться на двух диапазонах). Таким образом, измерения можно проводить с использованием того усилителя, который дает максимальную чувствительность на данной частоте:

1-200 МГц; Обычно используется для настройки генераторов и мониторинга низкочастотных диапазонов. Типовая чувствительность на этом участке составляет 0.5 мВ.

10-800 МГц; Перекрывает весь метровый и дециметровый диапазон для радиопередающих устройств.

500-3000 МГц: При работе в этом диапазоне частотомер ‘блокирует’ наиболее мощные сигналы вещательных и телевизионных станций и позволяет измерять даже слабые высокочастотные сигналы. Чувствительность на частотах порядка 1000 МГц составляет 2 мВ. Ни один из существующих на сегодня портативных частотомеров не обладает подобными характеристиками.

Последовательный интерфейс

3000А+ имеет прямой интерфейс RS-232C для подключения к последовательному порту компьютеру. Все данные в режиме непрерывного измерения или цифрового автозахвата параллельно, с отображением на дисплее, могут быть введены в компьютер. Частотомер имеет простую систему команд, которая позволяет пользователю легко разработать собственное программное обеспечение для ввода измеряемых частот через последовательный порт или получать данные в терминальном режиме. При передачи с компьютера кода 13D, частотомер возвращает последнее измеренное значение частоты в ASCII кодах. Соединения с портом производится с помощью интерфейсного кабеля СB232 из набора аксессуаров Optoelectronics

Применение в области радиоконтроля

Соединение с компьютером в режиме работы с цифровым фильтром может находить применение в области радиоконтроля и радиобезопасности. Частотомер может автоматически фиксировать любые (даже самые короткие по длительности) сигналы радиопередатчиков в ‘ближней зоне’. Это могут быть как радиостанции, так и маломощные источники, такие как радиомикрофоны и телефонные микропередатчики.
В качестве программного обеспечения используется программа Optolog. Цифровой фильтр гарантирует, что фиксируются только реальные данные, а возможность привязки переданных в компьютер данных к дате и времени позволяет отслеживать радиообстановку на контролируемом объекте. Если диапазон контролируемых передатчиков известен, рекомендуется применять резонансные антенны на нужный диапазон. Это позволить обеспечить регистрацию сигналов на максимальном расстоянии от контрольного поста.

Контактные измерения

Усилители с входным сопротивлением 1 МОм позволяют использовать 3000A+ для измерения частот и временных характеристик сигналов в электронных схемах. Измеряться могут как периодические, так и импульсные сигналы напряжением до 50 вольт. Минимальная длительность измерения одиночного импульса составляет 200 нC. Для этих измерений рекомендуется использовать щупы P30 или P101 из набора аксессуаров Optoelectronics.
